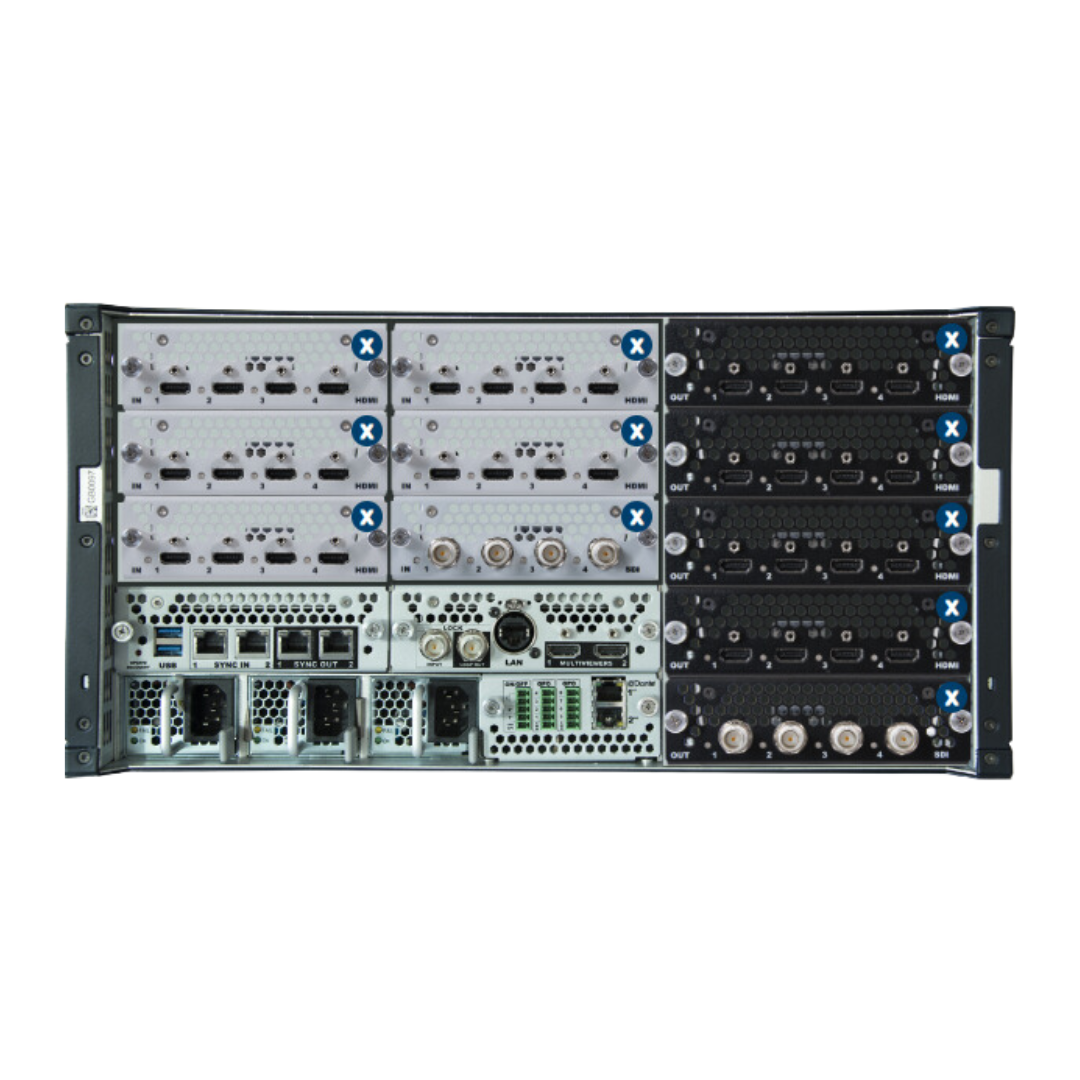

Aquilon C+ est un système de présentation et de gestion d’écrans 4K/8K ultra-performant, équipé de 24 entrées et de 20 sorties, délivrant des performances de présentation exceptionnelles pour tous vos évènements live majeurs et vos installations fixes haut de gamme. Aquilon C+ combine une fiabilité optimale, une grande facilité d'utilisation, une connectivité numérique 4K polyvalente, une puissance de traitement vidéo temps réel 10/12-bit 4:4:4 inégalée, une qualité d'image exceptionnelle et la prise en charge des signaux 4K60p sur chacune des entrées et des sorties avec une latence ultra-faible.

24 entrées vidéo seamless

• 24 entrées 4K60p via 6 cartes de 4 entrées :
  • 12x HDMI 2.0 (jusqu’à 4K60p 8-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2 ou jusqu’à 4K30p 12-bit 4:4:4)
  • 8x DisplayPort 1.2 (jusqu’à 4K60p 10-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2)
  • 4x 12G-SDI (jusqu’à 4K60p 10-bit 4:2:2) - aussi compatible avec 3G-SDI et 6G-SDI

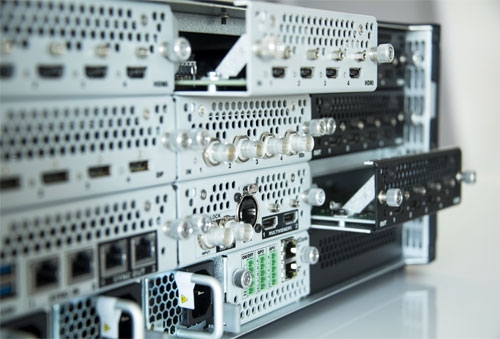

• Les cartes d’entrées peuvent être facilement remplacées sur site afin de s’adapter à la connectique des sources
• Ensemble complet de cartes d’entrées disponibles séparément : DP, SDI, HDMI, SFP+ et Fibre Optique
• Prise en charge des signaux 4K60p sur un, deux ou quatre connecteurs (dont 4x 3G?SDI 2SI)
• Support des formats d’entrée tels que 8192×1080@60p (i.e. “8k x 1k”) sur un seul connecteur
• Statut LED sur chaque connecteur pour faciliter les diagnostics

20 sorties actives

• 20 sorties actives 4K60p via 6 cartes de 4 sorties :
  • 16x HDMI 2.0 (jusqu’à 4K60p 8-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2 ou jusqu’à 4K30p 12-bit 4:4:4)
• Les cartes de sorties peuvent être facilement remplacées sur site afin de s’adapter à la connectique des affichages
• Ensemble complet de cartes de sorties disponibles séparément : DP, SDI, HDMI, SFP+ et Fibre Optique
• Prise en charge des signaux 4K60p sur un, deux ou quatre connecteurs
• Formats de sortie personnalisables tels que 8192×1080@60p (i.e. “8k x 1k”) sur un seul connecteur
• Statut LED sur chaque connecteur pour faciliter les diagnostics

2 sorties multiviewer dédiées

• 2 sorties Multiviewer HDMI 2.0 dédiées et configurables jusqu’à 2x 4K30p ou jusqu’à 2x 2560x1440@60p ou 1x 4K60p (version disponible séparément avec 2 sorties Multiviewers DP 1.2 compatibles avec le processeur vidéo DPH104)
• 64 fenêtres configurables et redimensionnables par sortie
• Agencement libre des fenêtres sur chaque sortie - 50 mémoires
• Contenus possibles: entrée live, image fixe, écran (Program et Preview), horloge, compte à rebours ou minuterie interne



Interface Dante™ Audio intégrée

• Extraction/injection audio sur chaque entrée et sortie
• Mise à disposition des flux audio extraits sur le réseau Dante™
• Réception des flux audio Dante™ externes et injection dans les sorties
• 64x64 canaux Dante™ @48 kHz ou 32x32 canaux Dante™ @96 kHz
• Ports Ethernet redondants - Compatible AES67

Gestion flexible des ressources de processing

• Sorties configurables en écrans simples ou en écrans larges multi-sorties
• Jusqu’à 16 sorties PGM Dual/2K60p ou jusqu’à 12 sorties PGM 4K60p clonables sur toute sortie inutilisée
• Gestion flexible des couches de chaque écran PGM?: couches Dual ou 4K, PiPs captifs pour optimiser les ressources, écran sans couches (fond seul)
• Toute sortie inutilisée peut être configurée comme sortie auxiliaire 4K60p pour afficher n'importe quelle entrée live, écran (1:1 ou à l'échelle), horloge, compte à rebours ou minuterie interne
• Couches redimensionnables disponibles sur les sorties AUX sans utiliser de ressources de processing (utilisation possible des ressources des sorties voisines pour augmenter le nombre de couches)
• 500 mémoires multi-écrans, 1000 mémoires d’écrans et 50 mémoires de couches librement définissables par l’utilisateur
• 3 configurations possibles de démarrage?: écrans vierges, dernier état connu ou mémoire multi-écran sélectionnée



Jusqu’à 12 couches de mixage 4K

• Support des couches de mixage (véritable commutation propre) et des couches split (transition cut)
• Jusqu' à 12 couches de mixage 4K ou 24 couches de mixage Dual/2K librement assignables (24 couches split 4K ou 48 couches split Dual/2K)
• Contenus possibles: source live, image fixe, horloge, compte à rebours, minuterie interne ou écran PGM (pour les couche split uniquement)
• Fond natif seamless sur toutes les sorties (à partir de sources live ou d’images fixes)



Processing Haute Performance 10/12-bit 4:4:4

• Basé sur le moteur de scaling de 5eme génération d’Analog Way
• Latence ultra-faible : 1 image dans la configuration appropriée
• Débit de 120 Mpx sur les sorties PGM en 10-bit 4:4:4 @60Hz, tout en conservant la fonction Preview et la fonction Multiviewer
• Espaces colorimétriques BT.601; BT.709; BT.2020
• Conversion SDR/HDR10/HLG et correction colorimétrique temps réel basées sur des LUTs 3D pour toutes les entrées et sorties
• Algorithmes de keying hautes performances?: Luma-Key, Chroma-Key et CremaTTe 3D (requiert le logiciel AW CremaTTe 3D disponible sur le site web)
• Compatible avec HDCP 1.4 et HDCP 2.2



Configurations d’affichages créatifs

• Prise en charge de n'importe quelle combinaison d'écrans simples ou larges
• Possibilité de placer librement les sorties sur un espace pixellaire virtuellement illimité
• Compatible avec le processeurs vidéo DPH104: Pilotez facilement quatre écrans Full HD indépendants à partir d'un seul signal vidéo 4K60 (nécessite une carte de sortie DP 1.2)
• Formats de sortie personnalisables pour les résolutions non standards
• Fréquence d’affichage indépendante par sortie
• Gestion des affichages en mode portrait
• Zone d'intérêt personnalisable sur toutes les sorties
• Compensation des bezels et gestion avancée des tailles de pixel

Effets vidéo avancés

• True A/B Mix (mixage au T-Bar sans restriction)
• Bordures de couches diverses et ombres séparées
• Transitions: Cut, Fondu, Slide, Wipe, Cercle, Stretch, Depth, Flying PIP
• Effets: Transparence, H&V Flip, Cut & Fill
• Autres effets: N&B, Négatif, Sépia et Solarisation



24 images fixes 4K

• 24 images 4K ou 48 images 2K/DL redimensionnables en accès direct
• Prise en charge du canal alpha
• Librairie permettant de stocker jusqu’à 100 images 4K
• Import de plusieurs images directement via l’interface utilisateur
• Capture d’images depuis les entrées live, les sorties et les multiviewers

Facilité d'utilisation et d’intégration inégalée

• Web RCS : Interface web très intuitive basée sur la technologie HTML5, avec affichage à l’écran des images miniatures live des sources connectées, collaboration multi-opérateurs en temps réel et protection par mot de passe
• RC400T : Console de contrôle ergonomique
• AW VideoCompositor : Interface drag & drop intuitive Crestron®
• Shot Box²/Control Box³ : Solutions de contrôle simples et économiques
• API REST simple et protocole TCP complet basé sur JSON
• Drivers Crestron® et AMX

Autres caractéristiques

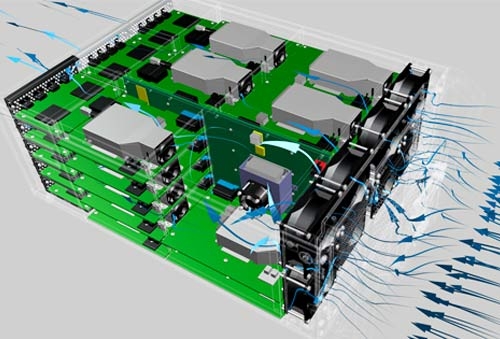

• Conception très robuste - filtre à poussière extractible et nettoyable
• Alimentations redondantes et interchangeables (2+1)
• Silencieux : 49 dB à 1 m à une température ambiante de 32°C/90°F
• Tally/GPI-O
• Entrée Frame Lock indépendante avec fonction boucle, synchro tri-level (HD) et Black Burst (SD)
• Import/export de la configuration de l'appareil
• Gestion avancée des EDID sur chaque entrée et chaque sortie vidéo
• Simulateur (mode offline)
• Possibilité d'extension future via des câbles de liaison propriétaires (upgrade matériel nécessaire)
